스마틀홈의 가장 기본은 조명 제어… 라고 말하고 전체 벽 스위치를 교채한 적이 있습니다.

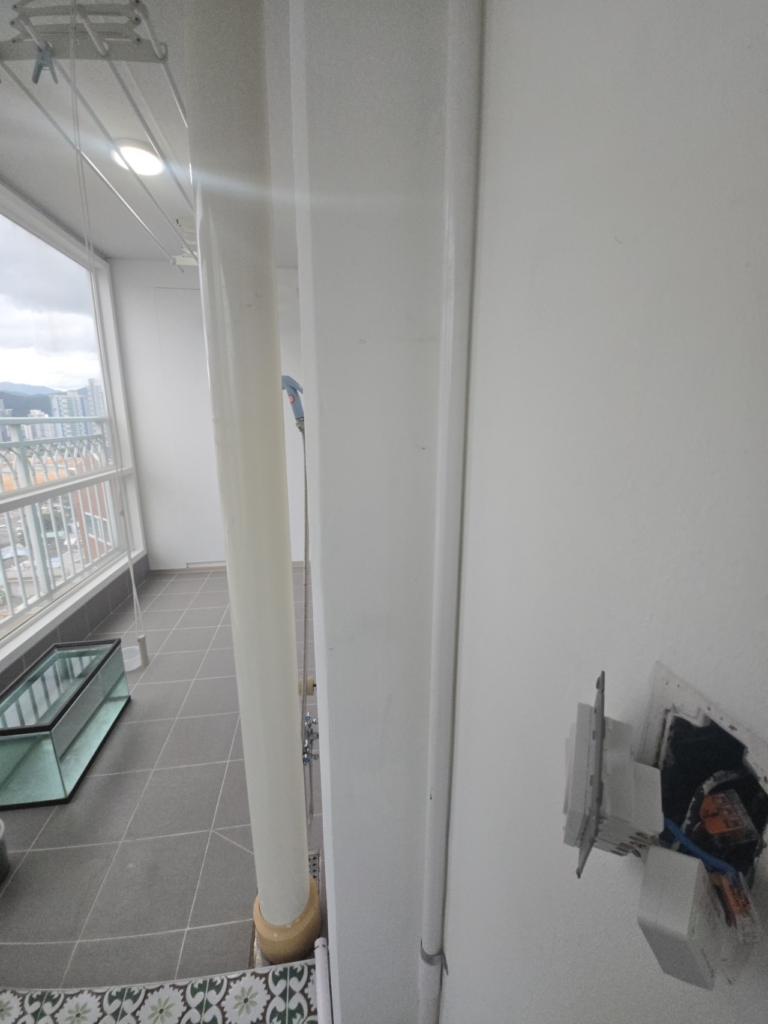

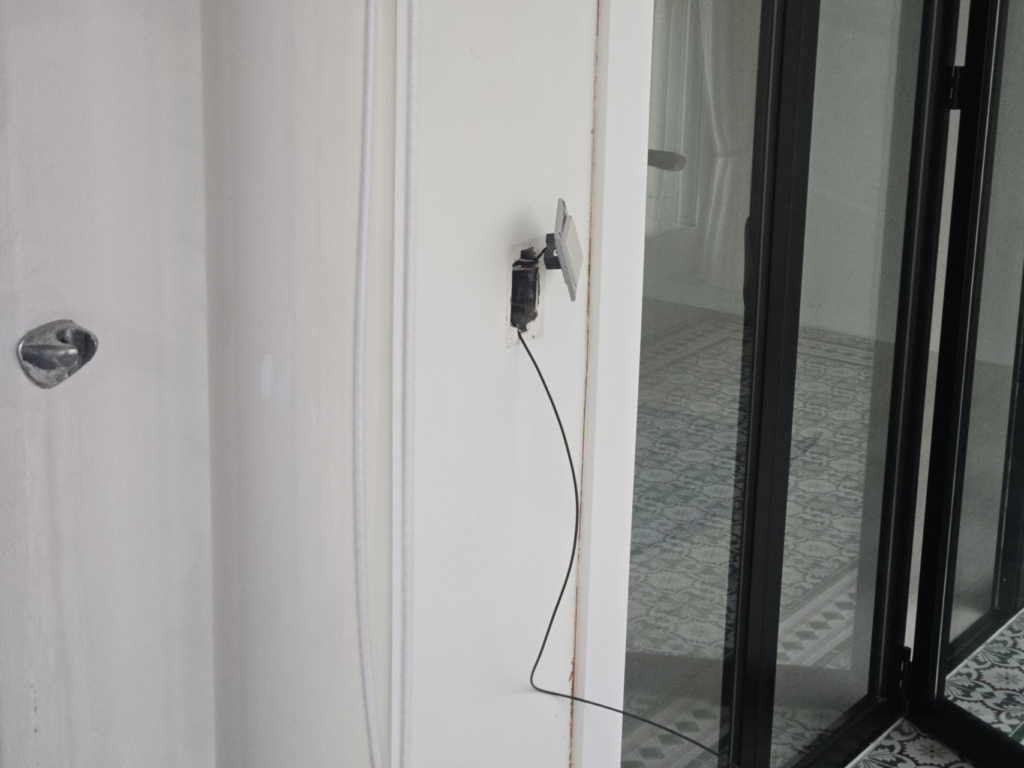

근데 그 뒤에 보니까 벽 스위치가 하나 더 있는거 아니겠어요…? 안방쪽 발코니의 조명인데, 처음에는 당연히 거실쪽에 있겠다 싶었지만 스위치가 실내라고 말하기 뭣한 발코니에 덩그러니 있을 줄은 몰랐죠. 즉 조명이 있는건 알고 있었는데, 그 스위치가 발코니 벽에 있는 줄은 몰랐습니다.
이 집을 사면서 저의 처음 계획은 여기다가 다기능 빨래 건조대 겸 조명을 설치하는거였는데, 세탁건조기를 써보고 나서는 빨래 건조대의 역할이 사실상 없더라구요. 그래서 그 계획은 그냥 아예 없어져버렸습니다. 그래도 뭔가 기능을 찾아야 하지 않을까 + 어쨌든 조명이니까 스마트홈으로 제어는 해야겠다는 강박관념이 박혀버려서,,, 고민을 엄청했습니다.
그렇게 고민한게, 차라리 스위치겸 콘센트를 신설해보는거였습니다. 발코니에는 콘센트가 없어서, 콘센트 하나 정도는 신설할 생각이었는데, 전기 끌어올 때가 마땅치 않았거든요. 근데 마침 아주 적당한 위치에 스위치가 있으니 중성선 하나만 내리면, 스위치도 되고 콘센트도 되고 릴레이 달아서 대충 제어도 가능할 것 같았습니다. 그래서 대충 굴러다니는 스위치겸 콘센트로 일단 교채를 시작해봅니다.
준비물은, HIV 2.5스퀘어 선, 요비선(이 없다면 HIV 선이 기이이일면 그 선을 통해서 해결 가능), 선 넣은거, 콘센트 분기치는거 해깔리지 않을 머리, 1구콘센트겸 스위치, 지그비 릴레이 스위치와 대충 쓸만한 연선, 절망적이지 않을 손재주( 만약 절망적이라면 그걸 커버할 도구(와고커넥터, 탈피기)등 ) 정도 되겠습니다.
차단기는 먼저 끄고.

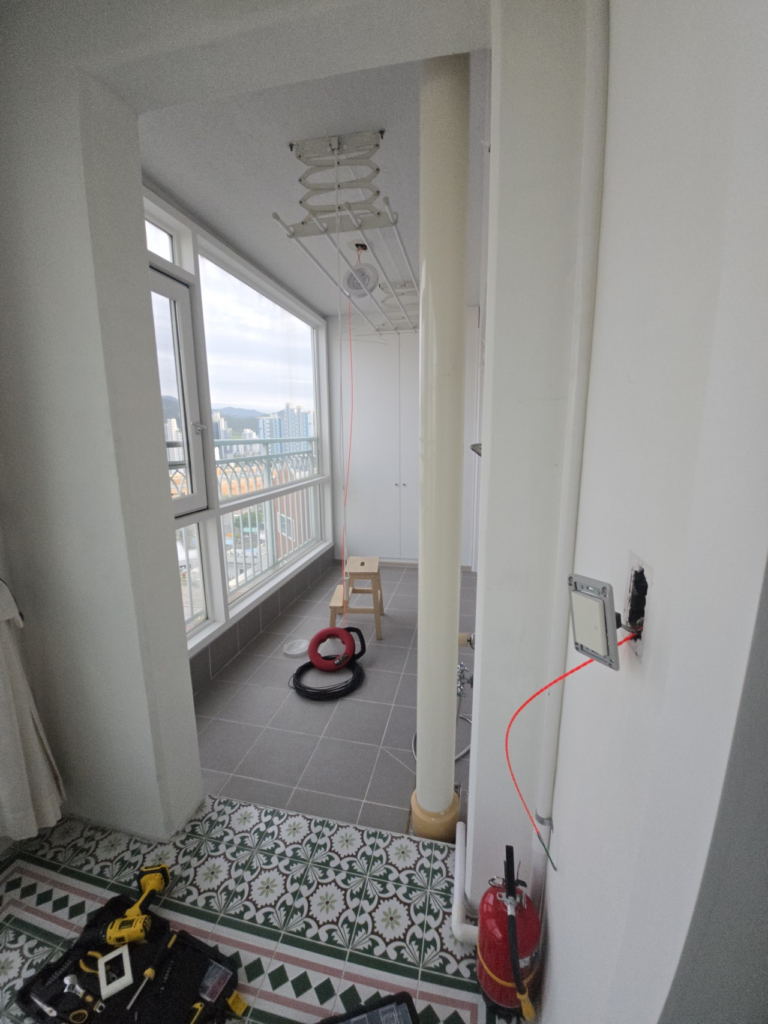

벽채를 타고 올라가는 구조였기 때문에 요비선을 천장 등쪽으로 밀어넣어서 스위치쪽으로 나오도록 했습니다. 밀어넣는 각도가 참 안나와서 힘들었고 중간에 분기박스? 같은게 있을지도 모르는데 일단 무작정 밀어넣으려 하니 요령도 안나오고, 긴가민가한 상태로 하려니 잘 안되더라구요. 그래도 어찌 밀어넣고 이리저리 흔들다보니 잘 들어갔고, 원하는대로 요비선이 나왔습니다.
참고로 저는 손재주가 전혀 없는 사람인데(끈 매는거 잘 못함, 봉다리 잘 못 묶음, 뭐 아예 못하는 건 아니지만 바리에이션을 못함… 수준), 이 정도는 손재주가 없어도 손가락을 움직일 줄 아는 사람이면 대충 할 수 있습니다. 만약 이게 안되면, 숨고에서 전문가를 부르십쇼.

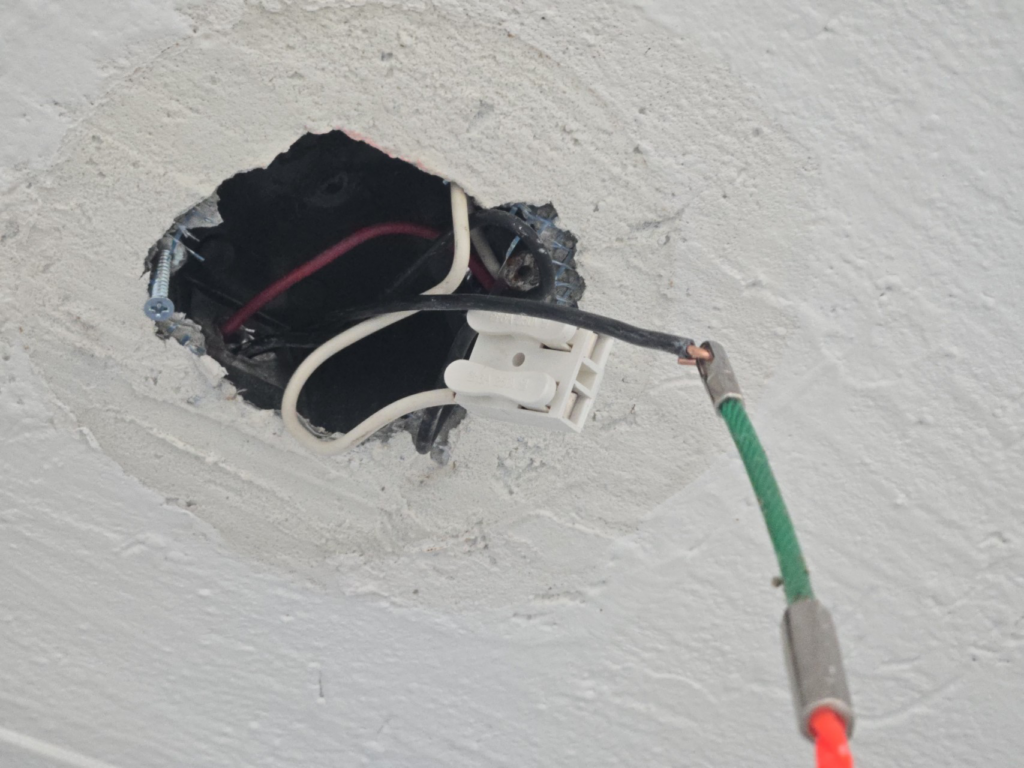

2.5스퀘어 짜리 HIV선을 얻어와서 구리선을 요비선 끝에 걸고 찝어넣고, 뭐 이정도면 됬겠지 싶어서 당겼습니다. 저번에 통신관로 안으로 CCTV용 UTP 하나 밀어넣을때 쌩쑈를 했는데, 확실히 단선은 쉽네요. 자세가 안나오는 천장에서, 혼자서 사다리 위에 서서 찔끔찔끔 당겨야 해서 불편하긴 했지만 여튼…
전기테이프로 한번더 고정시켜야 하나 싶었긴 했는데, 일단 걍 해보고 안되면 하자 해서 그냥 무식하게 당겨봤는데 잘 당겨져왔습니다.

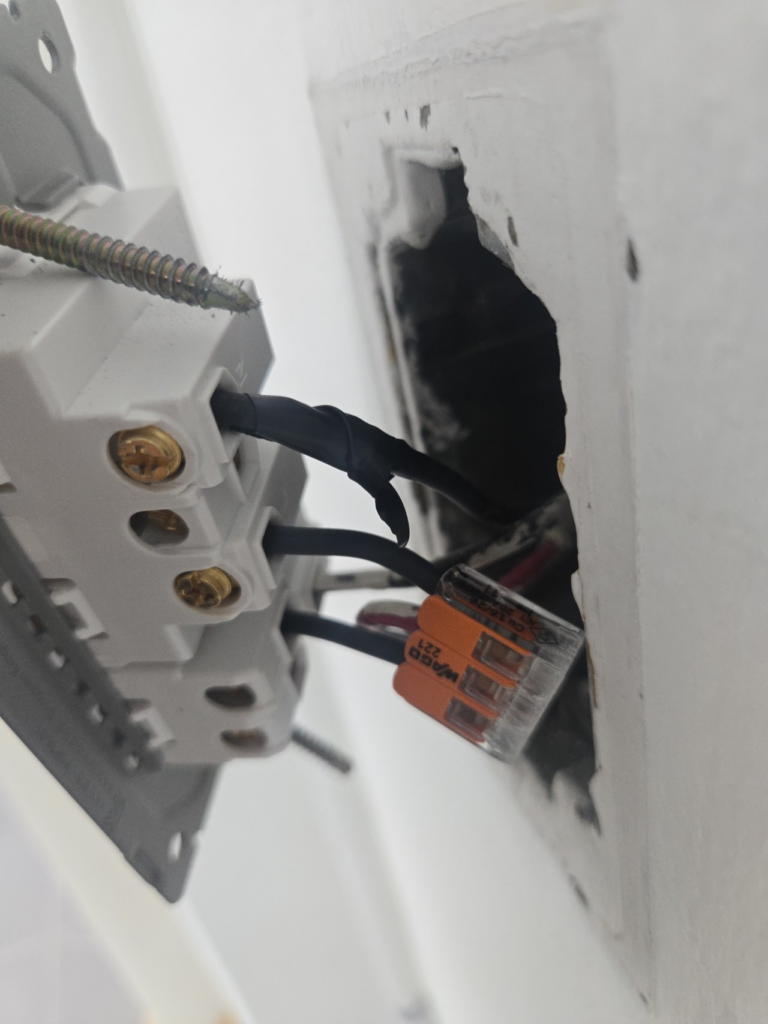

이제 여기서 해깔리지 않도록, 중성선을 어떤것과 연결해야할지 잘 생각해야 합니다. 이왕이면 테스터가 있으면 좋은데, 보통은 색상으로 대충 구분이 되니, 감에 의거하여 연결합니다. 분기는 저는 도저히 꼬임 선을 만질 줄 모르기 때문에 와고커넥터로 분기선을 만들어서 밀어넣었습니다.
여기서 엄청난 시간을 쏟았습니다. 저는 내부적으로 저게 상이 연결되어 있을 줄 알았는데, 당연한 착각이었습니다. 상이 연결되어 있으면 안되죠. 당연히…
그래서 안에서 분기 치도록 또 와고로 물리고, 이론상 생각했던대로 연결했었는데, 그랬더니, 등을 켜면 콘센트가 동작 안하고, 반대로 등을 끄면 콘센트가 동작하는 이상한 상황이 되서, 멍청 시간을 썼습니다. 다행히 중성선과 활선을 직접 연결 하지는 않아서 전기불쑈를 보지는 않았는데, 해깔렸으면 지금 이 글을 쓰고 있지는 못했을겁니다. 여튼, 정리를 하자면, 1. 중성선을 콘센트쪽에 꼽고, 2. 벽에서 나오는 활선을 분기시켜서 콘센트쪽에도 연결 필요합니다. 등으로 가는건 스위치쪽에만 연결. 이걸 생각하는데 바보같은 머리로는 좀 오래걸렸네요.
예상 반응 몇개 보이는데,,, 접지 도 없는 콘센트 쓰지마라 – 위험성은 제가 충분히 알고 있구요, 필요에 의해 만들었으니 이건 신경쓰지 마십쇼, 뭣 꼭 필요하면 옆에 우수관이 철제니 그기다가 연결할랍니다. 아니면 접지 만들어주는 멀티탭 같은거 쓸 생각입니다. / 전등라인에 전열 쓰지마라 – 법적으로 꼭 쓰면 안되는 건 아닙니다. 전등들 고려해서 배선 용량 잘 생각해서 쓰면 되구요. 뭐 이정도로 끝내봅니다.
일단은 이때 당시에는 지그비 릴레이도 없었고, 콘센트 동작이 먼저여야 했기 때문에 콘센트 작업부터 먼저 끝냈습니다.

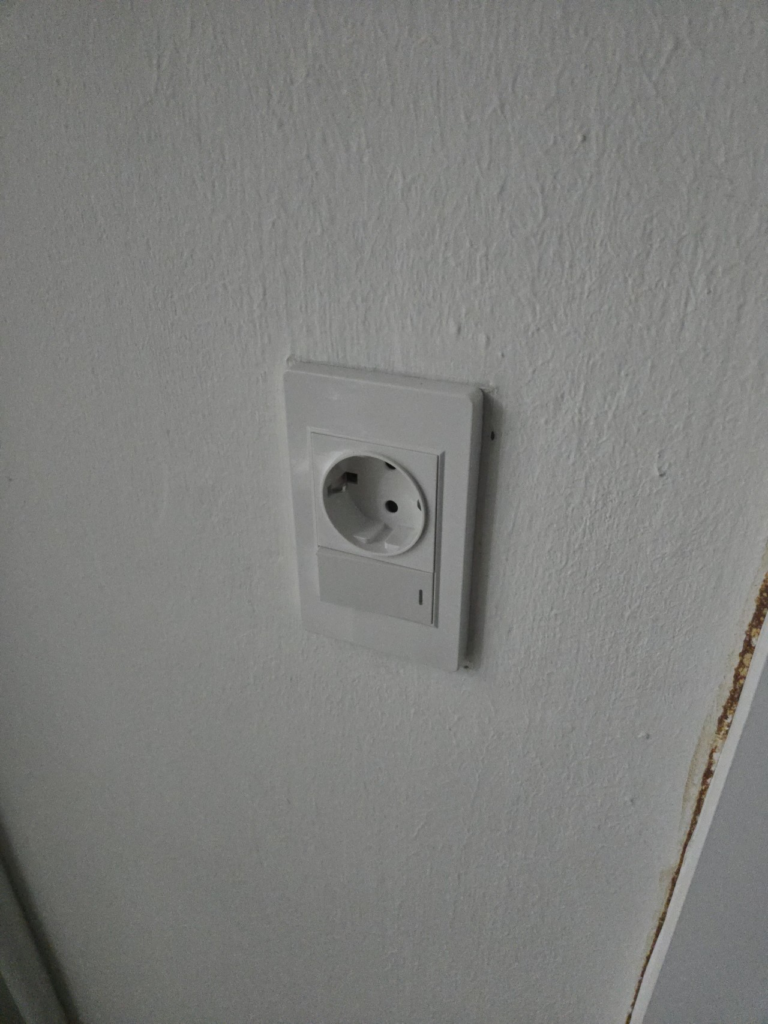

그렇게 원래 스위치 1구짜리 였던걸 콘센트와 스위치로 변경 완료. 사실 이 사진을 찍고 나서 분해를 다시 하고 1시간 가량을 버벅였는데, 그 이유가 위의 멍청시간 사용한 것.

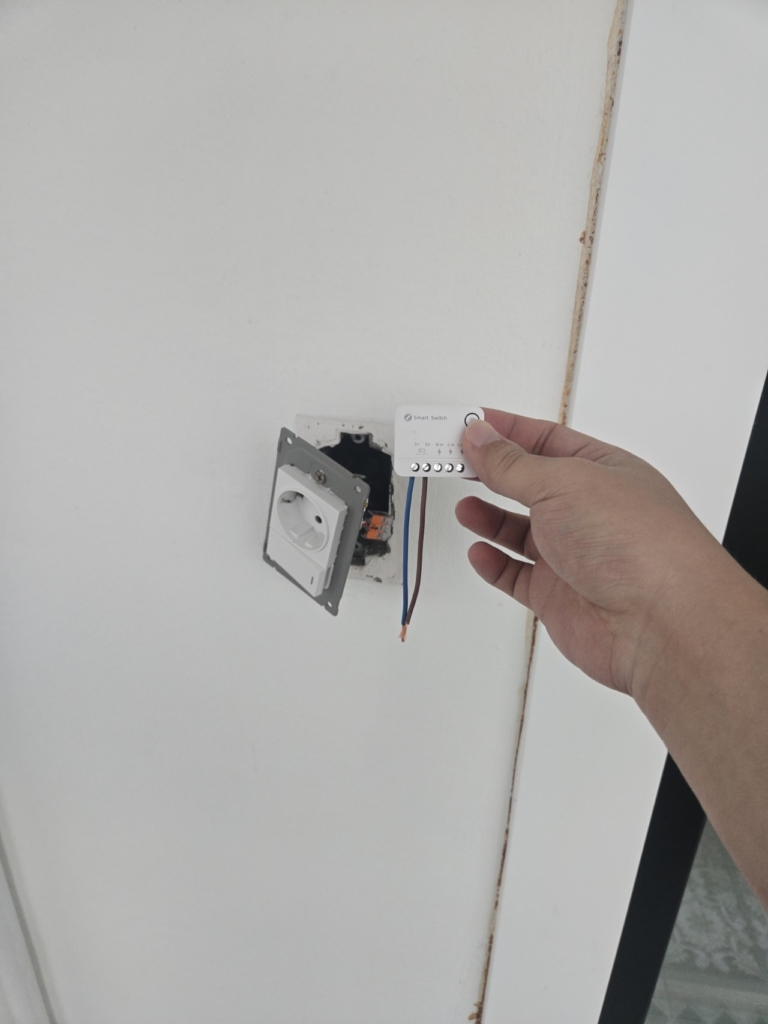

지그비 릴레이가 와서 다시 분리합니다. 이 지그비 릴레이로 말할 것 같으면…
이 글에서 썼던 그 릴레이입니다. (사실 완전 똑같은건 아닌데, 똑같은겁니다..? – 알리에서 분명히 판매자도 다르고, 가격도 다르고, 물건 모양도 미묘하게 달랐던 걸 재고 이슈로 다르게 주문 밀어여엇! 했는데, 포장 박스에 표기된 모델명이 아주 미묘하게 다를 뿐 실제로는 완전 똑같은 물건이었습니다… 여튼.)
근데, 이제 여기는 물리 스위치로도 제어는 가능해야 하니, 스위치쪽에 선을 미리 달아두었습니다. 스위치는 어디까지나 레치 동작을 하기 위해 쓸꺼라서 얇아도 상관 없어서 컴퓨터 파워 케이블 잘라서 대충 만들었습니다. (사실 위 센서등 강제조작 만들때도 그 선 사용함, 사실 시점상 이걸 먼저함…)

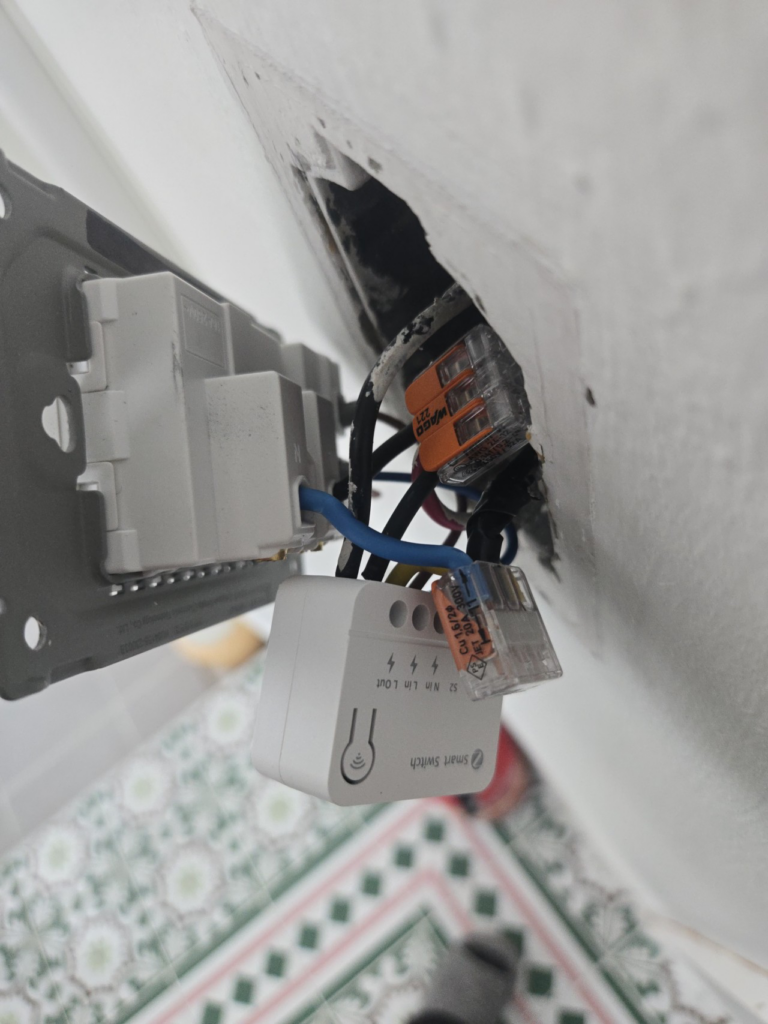

지난번 실패를 교훈삼아서 대충 중성선 분기쳐서 콘센트도 연결하고 지그비 릴레이에도 연결하구요. 핫선도 마찬가지로 분기쳐서 콘센트, 지그비 릴레이에 연결, 그리고 전등으로 가는 선은 릴레이쪽 아웃에다가 연결합니다. 본래의 스위치에는 지그비 릴레이쪽에서 나온 스위치 선 두개를 연결해둡니다.

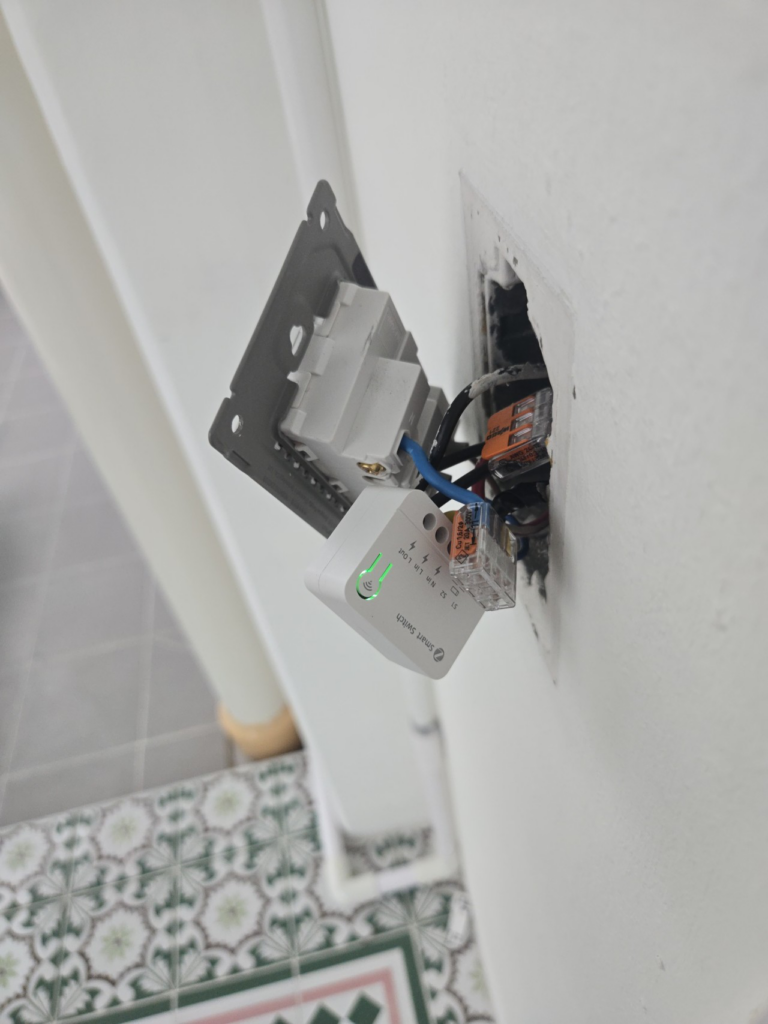

혹시 모르니 손에는 간이소화용구, 그리고 주변에는 본격적인 소화기 하나 대기시켜두고요. 차단기 다시 열고, 파파파파팦ㄱ 하는 소리….. 는 안났고 이론상 생각했던 그대로 릴레이가 잘 켜져서 동작중이네요.
스위치쪽에서 조작을 하면, 내부 릴레이가 탕- 텅- 하면서 잘 꺼졌다 켜졌다 하구요. 릴레이자체의 버튼으로도 꺼졌다 켜졌다 합니다. 스마트싱스에 연결은 꾸욱 누르고 있으니 페어링 모드가 되서, 지그비 주변 검색으로 연결되었고, 이상하게 이런 스위치류들은 연결 이후에 최소한 한번은 동작시켜줘야 그 뒤로 iot 제어가 가능하더라구요. 여튼 그렇게 해서 동작 여부 정상 확인하고.

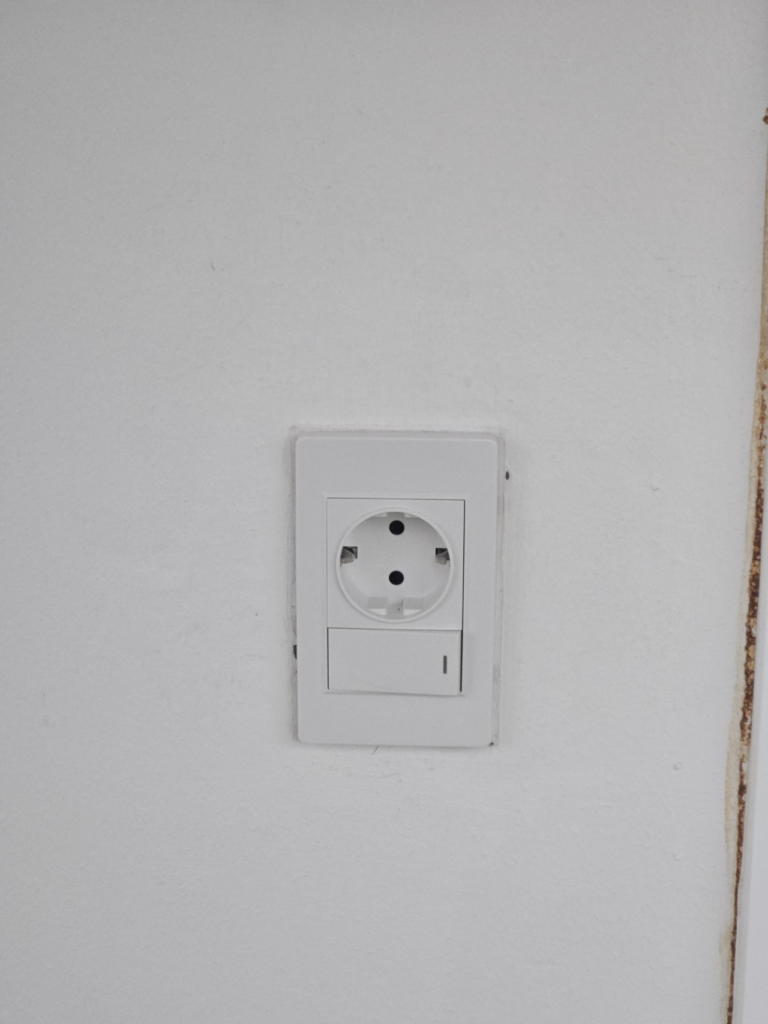

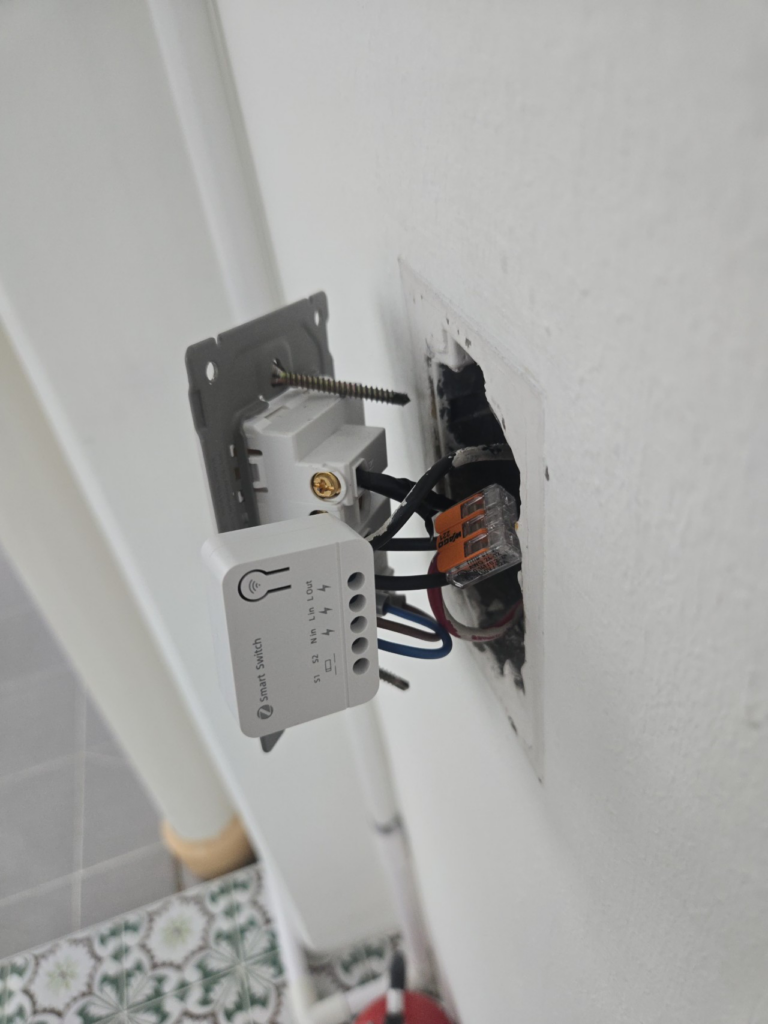

고이 접어서 잘 밀어넣은 다음에 다시 잘 조립했습니다. 참고로, 스위치 방향은 이 릴레이에서는 관계 없습니다. 꺼짐 상태에서 – 원격으로 켜지게 하면, 스위치 방향이 반대가 됩니다. 스위치를 켜는 방향으로 해야 꺼지고, 반대로 끄는 방향으로 해야 전등이 들어옴.

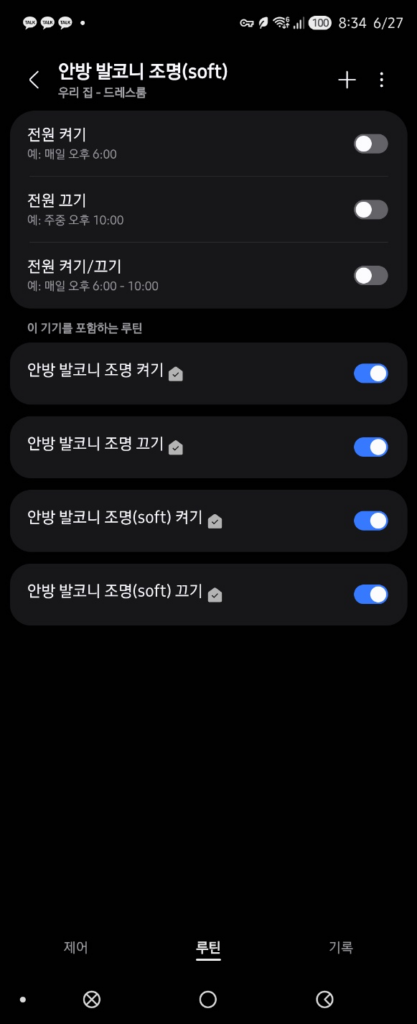

안방 앞 발코니 조명이기 때문에 혹시나 간접조명으로 쓰거나, 안방에서 발코니 조명을 조작해야 할 일이 있을까봐 가상 3로 스위치로 만듭니다. 이러면 완벽.
5천원짜리 릴레이라서 그런가 텅텅 거리는 소리가 정말… 좀 싼마이 같은 느낌이 들지만 어쨌거나 잘 동작하니까 조아쓰! 입니다.
끝.
